Промышленная вентиляция является эффективным средством обеспечения чистоты и допустимых параметров микроклимата рабочей зоны.

Вентиляцией называется организованный и регулируемый воздухообмен, обеспечивающий удаление из помещения загрязненного или перегретого (охлажденного) воздуха и подачу чистого иохлажденного (нагретого) воздуха.

Вентиляционные системы должны создавать микроклимат, соответствующий СанПиН 2.2.4.548–96 «Гигиенические требования к микроклимату производственных помещений», утвержденным 01.10.1996 ГКСЭН России. Общие требования к системам вентиляции, кондиционирования воздуха и воздушного отопления производственных, складских, вспомогательных и общественных зданий и сооружений определены СНиП 2.04.05–91 «Отопление, вентиляция и кондиционирование».

Поспособу перемещения воздуха различают системы естественной (проветривание, аэрация) и механической вентиляции. Система вентиляции, перемещение воздушных масс в которой осуществляется благодаря возникающей разности давлений снаружи и внутри зданий, называется естественной вентиляцией.

Неорганизованная естественная вентиляция (инфильтрация – естественное проветривание) осуществляется в помещениях через неплотности в ограждениях и элементах строительных конструкций благодаря разности давления снаружи и внутри помещения. Такой воздухообмен зависит от случайных факторов – силы и направления ветра, температуры воздуха внутри и снаружи здания, вида ограждений и качества строительных работ.

Для постоянного воздухообмена, требуемого по условиям поддержания чистоты воздуха в помещении, необходима организованная вентиляция.

Аэрациейназывается организованная естественная общеобменная вентиляция помещений в результате поступления и удаления воздуха через открывающиеся фрамуги окон и фонарей.

Вентиляция, с помощью которой воздух подается в производственные помещения или удаляется из них по системам вентиляционных каналов с использованием для этого специальных механических побудителей, называется механической вентиляцией. Системы механической вентиляции по организации воздухообмена подразделяются на общеобменные, местные, смешанные (комбинированные), аварийные и системы кондиционирования.

Системы механической вентиляции по сравнению с естественной более сложны в конструктивном отношении и требуют больших первоначальных затрат и эксплуатационных расходов. Вместе с тем они имеют ряд преимуществ:

1) независимость от температурных колебаний наружного воздуха и его давления, а также скорости ветра;

2) подаваемый и удаляемый воздух можно перемещать на значительные расстояния;

3) воздух, подаваемый в помещение, можно обрабатывать, т.е. нагревать или охлаждать, очищать, увлажнять и осушать.

Общеобменная вентиляция предназначена для ассимиляции избыточной теплоты, влаги и вредных веществ во всем объеме рабочей зоны помещений. Она применяется в том случае, если вредные выделения поступают непосредственно в воздух помещения, рабочие места не фиксированы, а располагаются по всему помещению. Обычно объем воздуха Lпр, подаваемого в помещение при общеобменной вентиляции, равен объему воздуха Lв, удаляемого из помещения.

По направлению подачи и удаления воздуха выделяют четыре системы общеобменной вентиляции – приточную, вытяжную, приточно-вытяжную и систему с рециркуляцией. По приточной системе воздух подается в помещение после подготовки его в приточной камере. В помещении при этом создается избыточное давление, за счет которого воздух уходит наружу через окна, двери или в другие помещения. Приточную систему применяют для вентиляции помещений, в которые нежелательно попадание загрязненного воздуха из соседних помещений или холодного воздуха извне. Вытяжная система предназначена для удаления воздуха из помещения. При этом в нем создается пониженное давление, воздух соседних помещений или наружный воздух поступает в данное помещение. Такую систему целесообразно применять в том случае, если вредные выделения данного помещения не должны распространяться на соседние.

Приточные системы механической вентиляции состоят:

640 1

1) из воздухоприемного устройства;

2) приточной камеры для обработки и подачи воздуха в помещение;

3) сети каналов и воздуховодов, по которым воздух распространяется вентилятором по отдельным помещениям;

4) приточных отверстий с решетками;

5) регулирующих устройств в виде задвижек.

Вытяжные системы механической вентиляции обычно состоят из следующих элементов:

1) жалюзийных решеток и насадков, через которые воздух поступает в вытяжные каналы;

2) вытяжных каналов для транспортирования воздуха в сборный воздуховод;

3) сборных воздуховодов;

5) оборудования для очистки загрязненного воздуха;

6) вытяжных шахт для отвода воздуха в атмосферу;

7) регулирующих устройств.

Приточно-вытяжная вентиляция – наиболее распространенная система, при которой воздух подается в помещение приточной системой, а удаляется вытяжной; системы работают одновременно. Схемы общеобменной вентиляции представлены на рис. 3.1.


Рис. 3.1. Схемы общеобменной вентиляции:

а – приточная вентиляция; б – вытяжная вентиляция; в – приточно-вытяжная вентиляция с рециркуляцией; 1 – воздухозаборное устройство; 2 – воздуховоды; 3 – фильтры; 4 – калориферы; 5 – побудитель движения; 6 – увлажнитель-осушитель; 7 – приточные отверстия;
8 – вытяжные отверстия; 9 – устройства для очистки воздуха от пыли или газов; 10 – уст-
ройство для выброса воздуха; 11 и 12 – регулирующие клапаны

В системах вентиляции с частичной рециркуляцией к поступающему снаружи воздуху подмешивают воздух, отсасываемый из помещения (см. рис. 3.1) вытяжной системой. Количество свежего и вторичного воздуха регулируют клапанами.

В системах общеобменной приточно-вытяжной вентиляции в общественных зданиях воздуховоды выполняют, как правило, из неметаллических материалов в виде приставных каналов, подшивных потолков или в конструкции стен, сообразуясь с архитектурно-планировочными и конструктивными решениями и схемой организации воздухообмена; в промышленных зданиях воздуховоды выполняют обычно из листовой стали.

С помощью местной вентиляции необходимые метеорологические параметры создаются на отдельных рабочих местах путем отсоса вредных газов, паров, пыли в местах образования и удаления их из помещения, например: улавливание вредных веществ непосредственно у источника возникновения, вентиляция кабин наблюдения и т.д. Наиболее широкое распространение находит местная вытяжная локализующая вентиляция. Основной метод борьбы с вредными выделениями заключается в устройстве и организации отсосов от укрытий.

В системах местной вытяжной вентиляции материал для воздуховодов выбирают в зависимости от транспортируемой среды с учетом ее агрессивного воздействия и требований взрывопожарной безопасности.

Конструкции местных отсосов могут быть полностью закрытыми, полуоткрытыми или открытыми. Наиболее эффективны закрытые отсосы. К ним относятся кожухи, камеры, герметично или плотно укрывающие технологическое оборудование. Если такие укрытия устроить невозможно, то применяют отсосы с частичным укрытием или открытые вытяжные зонты, отсасывающие панели, вытяжные шкафы, бортовые отсосы и др. Одними из самых простых видов местных отсосов являются вытяжные шкафы и зонты (рис. 3.2).


Рис. 3.2. Устройства местной вентиляции:

а – вытяжные шкафы (1 – с верхним отсосом; 2 – с нижним отсосом; 3 – с комбинированным отсосом); б – вытяжные зонты (1 – прямой; 2 – наклонный)

Местную вентиляцию с помощью отсосов можно назвать вытяжной. Местная приточная вентиляция осуществляется установками воздушных душей и воздушно-тепловыми завесами. Воздушный душ – это поток воздуха, направленный на рабочее место с целью создания улучшенных санитарно-гигиенических параметров производственной среды. Скорость обдува составляет от 1 до 3,5 м/с в зависимости от интенсивности теплового облучения.

Воздушно-тепловые завесы используют для ограничения поступления холодного воздуха зимой в помещение через часто открываемые двери или ворота. Воздушная завеса представляет собой струю воздуха (выходящую со скоростью 10. 15 м/с), направленную навстречу движению холодного воздуха под некоторым углом.

Смешанная (комбинированная) система предусматривает одновременную работу местной и общеобменной вентиляции. Например, местная система удаляет вредные вещества из кожухов и укрытий машин. Однако часть вредных веществ через неплотности укрытий проникает в помещение и удаляется общеобменной вентиляцией.

Аварийная вентиляция предусматривается в тех производственных помещениях, в которых возможно внезапное поступление в воздух большого количества вредных или взрывоопасных веществ.

Для создания оптимальных метеорологических условий в производственных помещениях применяют наиболее совершенный вид промышленной вентиляции – кондиционирование воздуха. Кондиционированием воздуха называется его автоматическая обработка независимо от изменения наружных условий с целью поддержания в производственных помещениях заранее заданных метеорологических условий – температуры воздуха, его относительной влажности и скорости подачи в помещение. Кондиционеры могут быть местными (для обслуживания отдельных помещений) и центральными (для обслуживания нескольких отдельных помещений). Принципиальная схема кондиционера представлена на рис. 3.3.

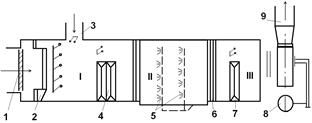

Рис. 3.3. Схема кондиционера:

1 – заборный воздуховод; 2 – фильтр; 3 – соединительный воздуховод; 4 – калорифер первой ступени подогрева; 5 – форсунки увлажнителя воздуха; 6 – переходник-
каплеуловитель; 7 – калорифер второй ступени; 8 – вентилятор; 9 – отводной воздуховод

Основным рабочим органом вентиляционных установок являются вентиляторы, создающие разность давлений, вследствие чего и происходит перемещение воздуха. В зависимости от создаваемого давления различают вентиляторы низкого (до 1 кПа), среднего (до 3 кПа) и высокого (до 12 кПа) давления. По конструкции вентиляторы делятся на осевые и радиальные (центробежные).

Осевой вентилятор имеет простую конструкцию и представляет собой лопаточное колесо, насаженное на вал электродвигателя и заключенное в металлический кожух. При вращении колеса под действием лопаток воздух перемещается в осевом направлении, при этом его давление увеличивается. Осевые вентиляторы применяются в том случае, когда при небольших давлениях (30–300 Па) необходимо подавать значительные объемы воздуха. Их достоинством является простота конструкции, удобство регулирования расхода воздуха. Существует несколько типов осевых вентиляторов, различающихся формой лопаток, конструкцией направляющих и др.

Радиальный (центробежный) вентилятор представляет собой лопаточное колесо, заключенное в спиральный кожух. При вращении колеса увлекаемый лопатками воздух отбрасывается от центра к периферии и, собираясь в спиральном кожухе, выбрасывается в его выпускное отверстие. Благодаря использованию центробежной силы, воздействующей на воздушный поток, эти вентиляторы способны создавать давления, значительно превосходящие давления осевых вентиляторов. Радиальные вентиляторы бывают правого и левого вращения. Объем подаваемого воздуха пропорционален частоте вращения, а развиваемое давление пропорционально квадрату числа оборотов.

При выборе вентилятора пользуются его характеристикой, в которой указываются производительность вентилятора и развиваемое им давление в зависимости от числа оборотов, а также коэффициент полезного действия и потребляемая мощность. Воздух в системах механической вентиляции транспортируется по воздуховодам.

При работе вентилятора в воздуховоде создается давление, по которому и подбирается вентилятор. Это полное давление Р, представляющее собой сумму статического давления Рст, расходуемого на преодоление сопротивлений во всасывающей и нагнетательной сети (в воздуховодах), и динамического (скоростного) давления Рск, создающего скорость движения воздуха.

Источник

1.5. ПРОМЫШЛЕННАЯ ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ

Эффективным средством обеспечения надлежащей чистоты и допустимых параметров микроклимата воздуха рабочей зоны является промышленная вентиляция. Вентиляцией называется организованный и регулируемый воздухообмен, обеспечивающий удаление из помещения загрязненного воздуха и подачу на его место свежего.

По способу перемещения воздуха различают системы естественной и механической вентиляции.

При действии ветра на поверхностях здания с подветренной стороны образуется избыточное давление, на заветренной стороне – разряжение. Распределение давлений по поверхности зданий и их величина зависят от направления и силы ветра, а также от взаиморасположения зданий. Ветровой напор (Па)

где kn„ – коэффициент аэродинамического сопротивления здания; значение kn не зависит от ветрового потока, определяется эмпирическим путем и для геометрически подобных зданий остается постоянным; WВ –скорость ветрового потока, м/с. Рис.1.6. Схема естественной канальной вытяжной вентиляции:

h1 –нижний ярус окон; h2 –верхний ярус окон Рис. 1.7. Принципиальная схема дефлектора ЦАГИ:

7–патрубок; 2–диффузор; 3–кольцо;

Неорганизованная естественная вентиляция –инфильтрация, или естественное проветривание – осуществляется сменой воздуха в помещениях через неплотности в ограждениях и элементах строительных конструкций благодаря разности давления снаружи и внутри помещения.

Для увеличения располагаемого давления в системах естественной вентиляции на устье вытяжных шахт устанавливают насадки –дефлекторы (рис. 1.7). Усиление тяги происходит благодаря разрежению, возникающему при обтекании дефлектора ЦАГИ. Разрежение, создаваемое дефлектором, и количество удаляемого воздуха зависят от скорости ветра и могут быть определены с помощью номограмм.

Рис. 1.8. Схема аэрации промышленного здания

Аэрацией называется организованная естественная общеобменная вентиляция помещений в результате поступления и удаления воздуха через открывающиеся фрамуги окон и фонарей. Воздухообмен в помещении регулируют различной степенью открывания фрамуг (в зависимости от температуры наружного воздуха, скорости и направления ветра).

При расчете аэрации определяют требуемую площадь проходного сечения проемов и аэрационных фонарей для подачи и удаления необходимого количества воздуха. Исходными данными являются конструктивные размеры помещений, проемов и фонарей, величины теплопродукции в помещении, параметры наружного воздуха. Согласно СНиП 2.04.05–91 расчет рекомендуется выполнять на действие гравитационного давления. Ветровой напор надлежит учитывать только при решении вопросов защиты вентиляционных проемов от задувания. При расчете аэрации составляют материальный (по воздуху) и тепловой баланс помещения:

где Gnpi и Gвытi–масса поступающего и удаляемого воздуха, обладающего теплоемкостью Ср и температурой t.

Основным достоинством аэрации является возможность осуществлять большие воздухообмены без затрат механической энергии. К недостаткам аэрации следует отнести то, что в теплый период года эффективность аэрации может существенно падать вследствие повышения температуры наружного воздуха и, кроме того, поступающий в помещение воздух не очищается и не охлаждается.

Вентиляция, с помощью которой воздух подается в производственные помещения или удаляется из них по системам вентиляционных каналов с использованием для этого специальных механических побудителей, называется механической вентиляцией.

Рис. 1.9. Принципиальная схема вентиляции для выбора соотношения объемов приточного и удаляемого воздуха:

Механическая вентиляция по сравнению с естественной имеет ряд преимуществ: большой радиус действия вследствие значительного давления, создаваемого вентилятором; возможность изменять или сохранять необходимый воздухообмен независимо от температуры наружного воздуха и скорости ветра; подвергать вводимый в помещение воздух предварительной очистке, осушке или увлажнению, подогреву или охлаждению; организовывать оптимальное воздухораспределение с подачей воздуха непосредственно к рабочим местам; улавливать вредные выделения непосредственно в местах их образования и предотвращать их распространение по всему объему помещения, а также возможность очищать загрязненный воздух перед выбросом его в атмосферу.

Системы механической вентиляции подразделяются на общеобменные, местные, смешанные, аварийные и системы кондиционирования. Рис 1.10. Схема истечения воздуха из круглого отверстия Рис. 1.11. Спектры скорости воздуха при всасывании в трубу

Общеобменная вентиляция предназначена для ассимиляции избыточной теплоты, влаги и вредных веществ во всем объеме рабочей зоны помещений. Она применяется в том случае, если вредные выделения поступают непосредственно в воздух помещения, рабочие места не фиксированы, а располагаются по всему помещению. Обычно объем воздуха Lпр, подаваемого в помещение при общеобменной вентиляции, равен объему воздуха LB, удаляемого из помещения. Однако в ряде случаев возникает необходимость нарушить это равенство (рис. 1.9). Так, в особо чистых цехах электровакуумного производства, для которых большое значение имеет отсутствие пыли, объем притока воздуха делается больше объема вытяжки, за счет чего создается некоторый избыток давления в производственном помещении, что исключает попадание пыли из соседних помещений. В общем случае разница между объемами приточного и вытяжного воздуха не должна превышать 10. 15%.

Существенное влияние на параметры воздушной среды в рабочей зоне оказывают правильная организация и устройство приточных и вытяжных систем.

Воздухообмен, создаваемый в помещении вентиляционными устройствами, сопровождается циркуляцией воздушных масс в несколько раз больших объема подаваемого или удаляемого воздуха. Возникающая циркуляция является основной причиной распространения и перемешивания вредных выделений и создания в помещении разных по концентрации и температуре воздушных зон. Так, приточная струя, входя в помещение, вовлекает в движение окружающие массы воздуха, в результате чего масса струи в направлении движения будет возрастать, а скорость падать.

Скорость затухания движения воздуха зависит от диаметра выпускного отверстия do: чем больше do, тем медленнее затухание. Если нужно быстрее погасить скорость приточных струй, подаваемый воздух должен быть разбит на большое число мелких струй.

Существенное влияние на траекторию струи оказывает температура приточного воздуха: если температура приточной струи выше температуры воздуха помещения, то ось загибается вверх, если ниже, то вниз при изотермическом течении она совпадает с осью приточного отверстия.

К всасывающему отверстию (вытяжная вентиляция) воздух натекает со всех сторон, вследствие чего и падение скорости происходит весьма интенсивно (рис.1.11). Так, скорость всасывания на расстоянии одного диаметра от отверстия круглой трубы равна 5 % Vo.

Рис. 1.12. Схемы организации воздухообмена при общеобменной вентиляции

Циркуляция воздуха в помещении и соответственно концентрация примесей и распределение параметров микроклимата зависит не только от наличия приточных и вытяжных струй, но и от их взаимного расположения. Различают четыре основные схемы организации воздухообмена при общеобменной вентиляции: сверху–вверх (рис. 1.12, а); сверху –вверх (рис. 1.12, б); снизу –вверх (рис. 1.12, в); снизу – вниз (рис. 1.12, г). Кроме этих схем применяют комбинированные. Наиболее равномерное распределение воздуха достигается в том случае, когда приток равномерен по ширине помещения, а вытяжка сосредоточена.

Установки приточной вентиляции (рис. 1. 13, а) обычно состоят из следующих элементов: воздухозаборного устройства 1 для забора чистого воздуха; воздуховодов 2, по которым воздух подается в помещение, фильтров 3 для очистки воздуха от пыли, калориферов 4, в которых подогревается холодный наружный воздух; побудителя движения 5, увлажнителя-осушителя 6, приточных отверстий или насадков 7, через которые воздух распределяется по помещению. Воздух из помещения удаляется через неплотности ограждающих конструкций.

Вытяжная система предназначена для удаления воздуха из помещения. При этом в нем создается пониженное давление и воздух соседних помещений или наружный воздух поступает в данное помещение. Вытяжную систему целесообразно применять в том случае, если вредные выделения данного помещения не должны распространяться на соседние, например, для вредных цехов, химических и биологических лабораторий.

Установки вытяжной вентиляции (рис. 1.13,6) состоят из вытяжных отверстий или насадков 8, через которые воздух удаляется из помещения; побудителя движения 5; воздуховодов 2, устройств для очистки воздуха от пыли или газов 9, устанавливаемых для защиты атмосферы, и устройства для выброса воздуха 10, которое располагается на 1. 1.5 м выше конька крыши. Чистый воздух поступает в производственное помещение через неплотности в ограждающих конструкциях, что является недостатком данной системы вентиляции, так как неорганизованный приток холодного воздуха (сквозняки) может вызвать простудные заболевания.

Рис. 1.13. Схемы общеобменной вентиляции:

а – приточная вентиляция; б – вытяжная вентиляция; в – приточно-вытяжная вентиляция с рециркуляцией

Приточно-вытяжная вентиляция – наиболее распространенная система, при которой воздух подается в помещение приточной системой, а удаляется вытяжной; системы работают одновременно.

В отдельных случаях для сокращения эксплуатационных расходов на нагревание воздуха применяют системы вентиляции с частичной рециркуляцией (рис. 1.13, в). В них к поступающему снаружи воздуху подмешивают воздух, отсасываемый из помещения П вытяжной системой. Количество свежего и вторичного воздуха регулируют клапанами 11 и 12. Свежая порция воздуха в таких системах обычно составляет 20. 10 % общего количества подаваемого воздуха. Систему вентиляции с рециркуляцией разрешается использовать только для тех помещений, в которых отсутствуют выделения вредных веществ или выделяющиеся вещества относятся к 4-му классу опасности и концентрация их в воздухе, подаваемом в помещение, не превышает 30 % ПДК. Применение рециркуляции не допускается и в том случае, если в воздухе помещений содержатся болезнетворные бактерии, вирусы или имеются резко выраженные неприятные запахи.

Отдельные установки общеобменной механической вентиляции могут не включать всех указанных выше элементов. Например, приточные системы не всегда оборудуются фильтрами и устройствами для изменения влажности воздуха, а иногда приточные и вытяжные установки могут не иметь сети воздуховодов.

Расчет потребного воздухообмена при общеобменной вентиляции производят исходя из условий производства и наличия избыточной теплоты, влаги и вредных веществ. Для качественной оценки эффективности воздухообмена применяют понятие кратности воздухообмена kв – отношение объема воздуха, поступающего в помещение в единицу времени L (м3/ч), к объему вентилируемого помещения Vn (м3). При правильно организованной вентиляции кратность воздухообмена должна быть значительно больше единицы.

При нормальном микроклимате и отсутствии вредных выделений количество воздуха при общеобменной вентиляции принимают в зависимости от объема помещения, приходящегося на одного работающего. Отсутствие вредных выделений –это такое их количество в технологическом оборудовании, при одновременном выделении которых в воздухе помещения концентрация вредных веществ не превысит предельно допустимую. В производственных помещениях с объемом воздуха на каждого работающего Vni 40 м3 и при наличии естественной вентиляции воздухообмен не рассчитывают. В случае отсутствия естественной вентиляции (герметичные кабины) расход воздуха на одного работающего должен составлять не менее 60 м3/ч.

Необходимый воздухообмен для всего производственного помещения в целом

где n –число работающих в данном помещении.

При определении потребного воздухообмена для борьбы с теплоизбытками составляют баланс явной теплоты помещения:

?Qизб + Gпрcрtпр + Gвcрtух = 0,

В летнее время вся теплота, которая поступает в помещение, является суммой теплоизбытков. В холодный период года часть тепловыделений в помещении расходуется на компенсацию теплопотерь

где б т –тепловыделения в помещении, кВт; Z б пот–потери теплоты через наружные ограждения, кВт.

Температура наружного воздуха в теплый период года принимается равной средней температуре самого жаркого месяца в 13 ч. Расчетны температуры для теплого и холодного периодов года приведены в СНиП 2.04.05–91. Температура удаляемого из помещения воздуха

где tрз –температура воздуха в рабочей зоне, °С; а – градиент температуры по высоте помещения, °С/м; для помещений с qя 23 Вт/м3 – а = 0,7. 1,5 °С/м; Н – расстояние от пола до центра вытяжных отверстий, м.

Исходя из баланса явной теплоты помещения, определяют необходимый воздухообмен (°С/ч) для ассимиляции теплоизбытков

При определении необходимого воздухообмена для борьбы с вредными парами и газами составляют уравнение материального баланса вредных выделений в помещении за время d? (с):

где GBPd?–масса вредных выделений в помещении, обусловленных работой технологического оборудования, мг; LnpCnp d? – масса вредных выделений, поступающих в помещение вместе с приточным воздухом, мг; LBCBd?–масса вредных выделений, удаляемых из помещения вместе с уходящим воздухом, мг; Vпdc d? с–масса вредных паров или газов, накопившихся в помещении за время d?; Спр и Св – концентрация вредных веществ в приточном и удаляемом воздухе, мг/м3.

При равенстве масс приточного и удаляемого воздуха и, принимая, что благодаря вентиляции вредные вещества не накапливаются в производственном помещении, т.е. dc/ d? = 0 и Св = Спдк, получим L=GBP/(Cпдк-Спр). Концентрация вредных веществ в удаляемом воздухе равна концентрации их в воздухе помещения и не должна превышать ПДК. Концентрация вредных веществ в приточном воздухе должна быть по возможности минимальной и не превышать 30 % ПДК. Необходимый воздухообмен для удаления избыточной влаги определяют исходя из материального баланса по влаге

При одновременном выделении в рабочую зону вредных веществ, не обладающих однонаправленным действием на организм человека, например теплоты и влаги, необходимый воздухообмен принимают по наибольшей массе воздуха, полученной в расчетах для каждого вида производственных выделений.

С помощью местной вентиляции необходимые метеорологические параметры создаются на отдельных рабочих местах. Например, улавливание вредных веществ непосредственно у источника возникновения, вентиляция кабин наблюдения и т.д. Наиболее широкое распространение находит местная вытяжная локализующая вентиляция. Основной метод борьбы с вредными выделениями заключается в устройстве и организации отсосов от укрытий.

Конструкции местных отсосов могут быть полностью закрытыми, полуоткрытыми или открытыми (рис. 1.14). Наиболее эффективны закрытые отсосы. К ним относятся кожухи, камеры, герметично или плотно укрывающие технологическое оборудование (рис. 1.14, а). Если такие укрытия устроить невозможно, то применяют отсосы с частичным укрытием или открытые: вытяжные зонты, отсасывающие панели, вытяжные шкафы, бортовые отсосы и др.

Один из самых простых видов местных отсосов – вытяжной зонт (рис. 1.14, ж). Он служит для улавливания вредных веществ, имеющих меньшую плотность, чем окружающий воздух. Зонты устанавливают над ваннами различного назначения, электро- и индукционными печами и над отверстиями для выпуска металла и шлака из вагранок. Зонты делают открытыми со всех сторон и частично открытыми: с одной, двух и трех сторон. Эффективность работы вытяжного зонта зависит от размеров, высоты подвеса и угла его раскрытия. Чем больше размеры и чем ниже установлен зонт над местом выделения веществ, тем он эффективнее. Наиболее равномерное всасывание обеспечивается при угле раскрытия зонта менее 60°.

Отсасывающие панели применяют дня удаления вредных выделений, увлекаемых конвективными токами, при таких ручных операциях, как электросварка, пайка, газовая сварка, резка металла и т.п. Вытяжные шкафы – наиболее эффективное устройство по сравнению с другими отсосами, так как почти полностью укрывают источник выделения вредных веществ. Незакрытыми в шкафах остаются лишь проемы для обслуживания, через которые воздух из помещения поступает в шкаф. Форму проема выбирают в зависимости от характера технологических операций.

Необходимый воздухообмен в устройствах местной вытяжной вентиляции рассчитывают, исходя из условия локализации примесей, выделяющихся из источника образования. Требуемый часовой объем отсасываемого воздуха определяют как произведение площади приемных отверстий отсоса F(м2 ) на скорость воздуха в них. Скорость воздуха в проеме отсоса v (м/с) зависит от класса опасности вещества и типа воздухоприемника местной вентиляции (v = 0,5. 5 м/с).

Смешанная система вентиляции является сочетанием элементов местной и общеобменной вентиляции. Местная система удаляет вредные вещества из кожухов и укрытий машин. Однако часть вредных веществ через неплотности укрытий проникает в помещение. Эта часть удаляется общеобменной вентиляцией.

Рис. 1.14. Устройства местной вентиляции:

а – укрытие-бокс; б – бортовые отсосы (1–однобортовой; 2 –двухбортовой); в –боковые отсосы (1–односторонний; 2–угловой); г–отсос от рабочих столов; д–отсос витражного типа; е –вытяжные шкафы (1–с верхним отсосом; 2–с нижним отсосом; 3–с комбинированным отсосом); ж–вытяжные зонты (1–прямой; 2–наклонный).

Аварийная вентиляция предусматривается в тех производственных помещения, в которых возможно внезапное поступление в воздухе большого количества вредных или взрывоопасных веществ. Производительность аварийной вентиляции определяют в соответствии с требованиями нормативных документов в технологической части проекта. Если такие документы отсутствуют, то производительность аварийной вентиляции принимается такой, чтобы она вместе с основной вентиляцией обеспечивала в помещении не менее восьми воздухообменов за 1 ч. Система аварийной вентиляции должна включаться автоматически при достижении ПДК вредных выделений или при остановке одной из систем общеобменной или местной вентиляции. Выброс воздуха аварийных систем должен осуществляться с учетом возможности максимального рассеивания вредных и взрывоопасных веществ в атмосфере.

Для создания оптимальных метеорологических условий в производственных помещениях применяют наиболее совершенный вид промышленной вентиляции – кондиционирование воздуха. Кондиционированием воздуха называется его автоматическая обработка с целью поддержания в производственных помещениях заранее заданных метеорологических условий независимо от изменения наружных условий и режимов внутри помещения. При кондиционировании автоматически регулируется температура воздуха, его относительная влажность и скорость подачи в помещение в зависимости от времени года, наружных метеорологических условий и характера технологического процесса в помещении. Такие строго определенные параметры воздуха создаются в специальных установках, называемых кондиционерами. В ряде случаев помимо обеспечения санитарных норм микроклимата воздуха в кондиционерах производят специальную обработку: ионизацию, дезодорацию, озонирование и т.п.

Рис. 1.15. Схема кондиционера:

1–заборный воздуховод; 2–фильтр; 3–соединительный воздуховод; 4–калориферы первой и второй ступени подогрева; 5–форсунки воздухоочистки; 6–переходник-каплеуловитель; 7– калориферы второй ступени; 8 – вентилятор; 9 – отводной воздуховод.

Кондиционеры могут быть местными (для обслуживания отдельных помещений) и центральными (для обслуживания нескольких отдельных помещений). Принципиальная схема кондиционера представлена на рис. 1.15. Наружный воздух очищается от пыли в фильтре 2 и поступает в камеру I, где он смешивается с воздухом из помещения (при рециркуляции). Пройдя через ступень предварительной температурной обработки 4, воздух поступает в камеру II, где он проходит специальную обрабочку (промывание воздуха водой, обеспечивающую заданные параметры относительной влажности, и очистку воздуха), и в камеру III (температурная обработка). При температурной обработке зимой воздух подогревается частично за счет температуры воды, поступающей в форсунки 5, и частично, проходя через калориферы 4 и 7. Летом воздух охлаждается частично подачей в камеру II охлажденной (артезианской) воды, и главным образом в итоге работы специальных холодильных машин.

Кондиционирование воздуха играет существенную роль не только с точки зрения безопасности жизнедеятельности, но и во многих технологических процессах, при которых не допускаются колебания температуры и влажности воздуха (особенно в радиоэлектронике). Поэтому установки кондиционирования в последние годы находят все более широкое применение на промышленных предприятиях.
